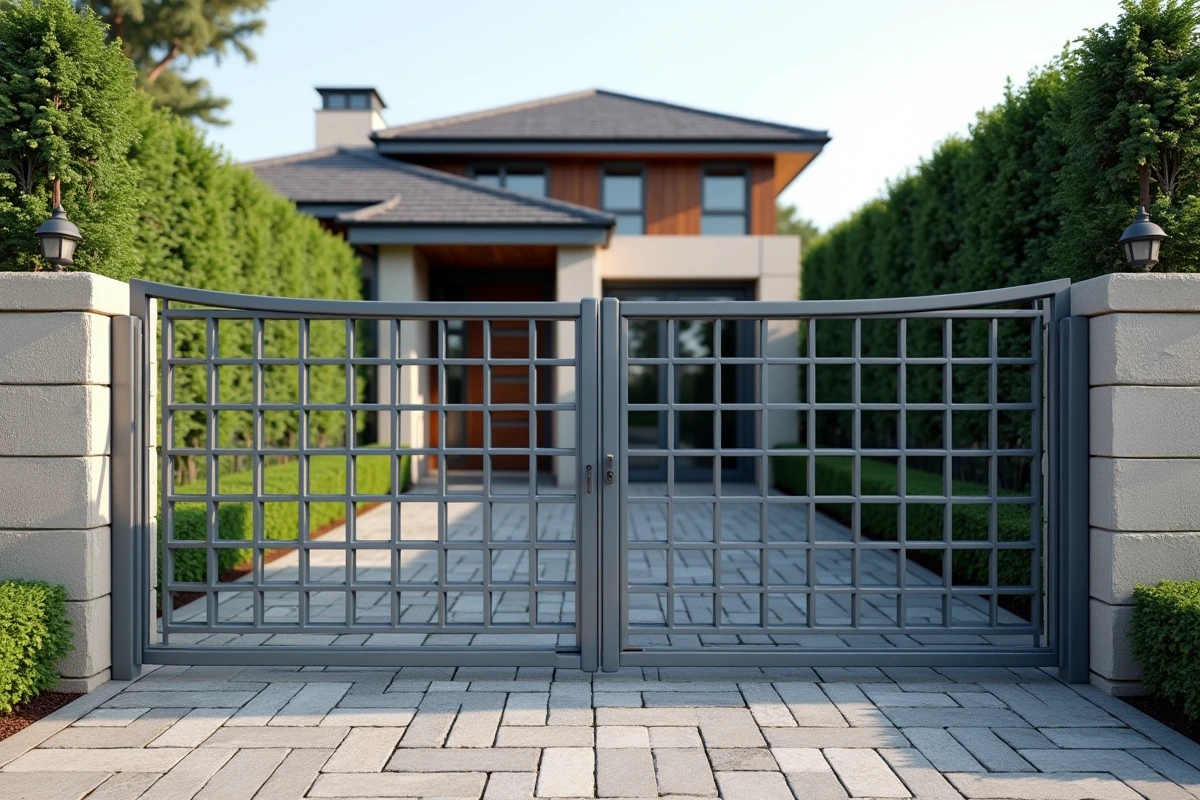

Un tube carré aluminium de section insuffisante ou mal dimensionné en épaisseur de paroi génère une flèche visible en quelques mois, surtout sur un vantail motorisé. Nous observons que la plupart des contenus disponibles traitent le sujet sous l’angle esthétique ou anticorrosion, sans aborder le calcul structurel qui conditionne réellement la tenue dans le temps d’un portail aluminium.
Rigidité en flexion et torsion du tube carré aluminium : ce que l’épaisseur seule ne résout pas
Augmenter l’épaisseur de paroi d’un tube carré est le réflexe courant pour gagner en rigidité. Ce raisonnement reste incomplet. La rigidité en flexion dépend du moment d’inertie, qui croît avec la section extérieure bien plus vite qu’avec l’épaisseur de paroi.
Lire également : Comment ouvrir une boite aux lettres sans clé : les solutions pour retrouver l'accès à votre courrier
Concrètement, passer d’un tube de 40 x 40 mm à un tube de 60 x 60 mm à épaisseur identique augmente le moment d’inertie de façon significative, là où un simple ajout de quelques dixièmes d’épaisseur sur le même 40 x 40 n’apporte qu’un gain marginal. Pour un portail de grande largeur, la section du tube compte davantage que son épaisseur.
La torsion pose un problème distinct. Un vantail soumis à une charge de vent asymétrique ou à l’effort d’un moteur en pied de vantail subit un couple qui vrille le cadre. Le tube carré résiste mieux à la torsion que le tube rectangulaire orienté à plat, parce que la section fermée carrée offre un module de torsion plus homogène.
A lire en complément : Portail sur-mesure en fer forgé : vers quelle ferronnerie se tourner ?
Sur un portail autoportant ou coulissant de plus de trois mètres, nous recommandons de vérifier la rigidité en torsion, pas uniquement en flexion.
Dimensionner un tube carré aluminium pour portail motorisé et exposition au vent
La motorisation ajoute des contraintes dynamiques que le calcul statique ignore. Un moteur à bras articulé exerce un effort ponctuel sur le tiers supérieur du vantail, créant un bras de levier qui sollicite les soudures et les assemblages. Un moteur enterré ou à vérins travaille différemment, avec un effort plus proche de l’axe de rotation.
Charges de vent et flèche admissible
L’exposition au vent reste le facteur dimensionnant sur la majorité des installations. Un vantail plein (lames horizontales sans jour) encaisse la totalité de la pression, contrairement à un portail ajouré qui laisse passer une partie du flux. Le choix entre lames pleines et barreaux change radicalement la section de tube nécessaire.
- Un vantail plein de grande largeur nécessite une ossature avec des traverses intermédiaires rapprochées pour limiter la flèche entre appuis
- Un portail ajouré tolère des sections de tube plus modestes, mais les barreaux verticaux doivent eux-mêmes résister à la flexion sous pression de vent
- La hauteur du portail amplifie le bras de levier sur les gonds ou le rail : un vantail de deux mètres de haut subit un couple bien supérieur à un vantail de un mètre cinquante à largeur identique
Nous observons que les portails aluminium qui se déforment au bout de quelques années sont presque toujours des vantaux pleins, de grande largeur, montés avec des tubes sous-dimensionnés en section extérieure.
Portail coulissant autoportant : un cas à part
Le portail coulissant autoportant (sans rail au sol) constitue le cas le plus exigeant en calcul structurel. Le vantail est en porte-à-faux sur toute sa longueur d’ouverture. La flèche en bout de vantail autoportant est proportionnelle au cube de la portée, ce qui signifie qu’un ajout de quelques dizaines de centimètres de largeur a un impact disproportionné sur la déformation.
Sur ce type de portail, une structure hybride acier-aluminium gagne du terrain. Le principe : une ossature porteuse en tubes acier galvanisés pour assurer la rigidité, habillée de panneaux ou de lames aluminium pour le design et la résistance à la corrosion. Cette approche permet de réduire la section visible tout en garantissant une flèche maîtrisée sur le long terme.

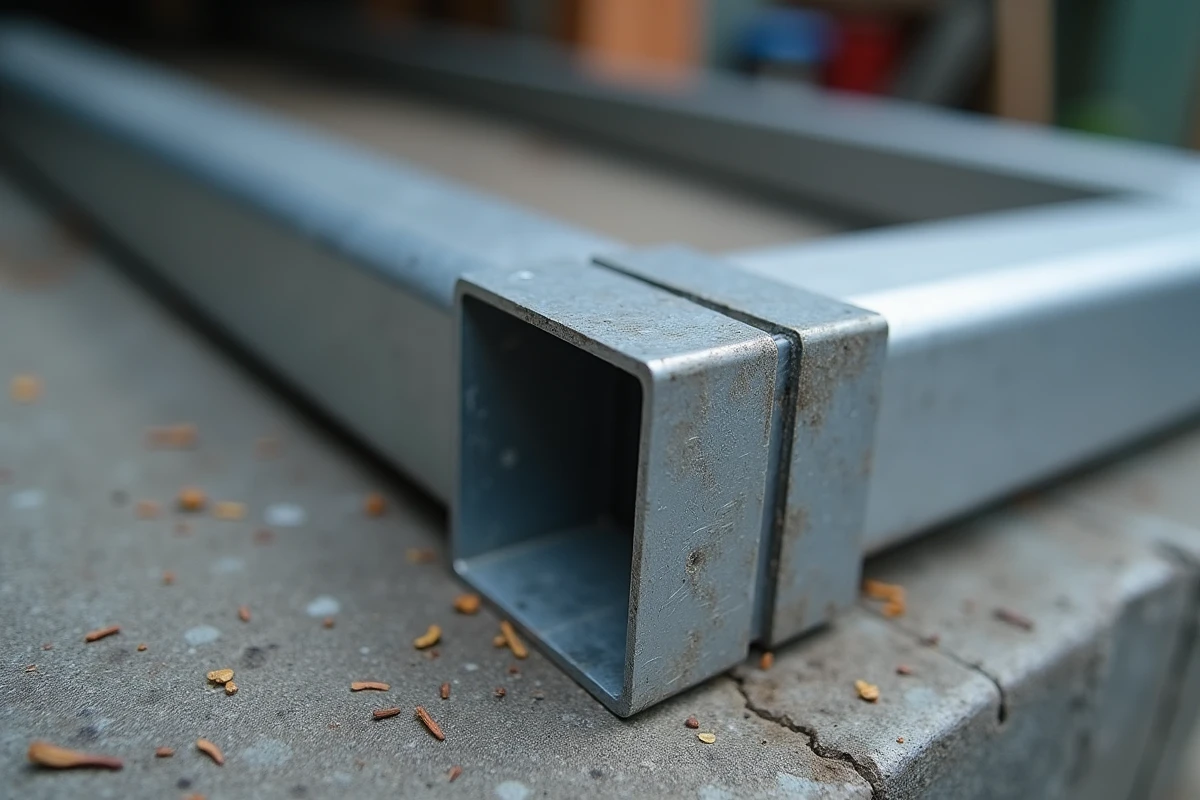

Assemblage et soudure aluminium : le maillon faible de la longévité
Un tube carré aluminium correctement dimensionné ne suffit pas si les assemblages sont défaillants. La soudure TIG sur aluminium crée une zone affectée thermiquement (ZAT) où les caractéristiques mécaniques de l’alliage chutent. Sur un alliage de la série 6000 (le plus courant pour les profilés de portail), la ZAT peut perdre une part significative de sa résistance mécanique initiale.
Ce phénomène impose de concevoir les nœuds de soudure en dehors des zones de contrainte maximale. Placer une soudure en milieu de traverse, là où le moment fléchissant est le plus élevé, revient à affaiblir le cadre exactement là où il est le plus sollicité.
- Privilégier les assemblages mécaniques (équerres, boulonnage, inserts) pour les jonctions les plus sollicitées
- Réserver la soudure TIG aux jonctions non structurelles ou aux angles du cadre où les contraintes sont reprises par la géométrie
- Vérifier que le cordon de soudure est continu et non ponctuel sur les cadres porteurs
Corrosion et traitement de surface : au-delà du thermolaquage
L’aluminium ne rouille pas, mais il s’oxyde. La couche d’alumine naturelle protège le métal en conditions normales. En revanche, en environnement salin (bord de mer, piscine à proximité), la corrosion galvanique entre aluminium et acier inoxydable de visserie peut attaquer le tube au niveau des fixations.
Le thermolaquage ajoute une barrière physique contre les agressions extérieures et les UV. Sa tenue dépend directement de la préparation de surface : un dégraissage et une chromatation (ou traitement sans chrome hexavalent) avant poudrage conditionnent l’adhérence à long terme. Un thermolaquage appliqué sur un profil mal préparé se décolle en quelques années, exposant le métal brut.
Sur les portails en bord de mer, l’anodisation offre une protection supérieure au thermolaquage simple, parce qu’elle transforme la surface du métal en profondeur au lieu de déposer une couche en surface. Le surcoût se justifie par une durée de vie nettement allongée dans ces conditions.
Le choix du tube carré aluminium pour un portail ne se limite pas à une question de dimensions catalogue. La section extérieure, le positionnement des soudures, le type de motorisation et l’environnement d’installation déterminent ensemble la tenue du portail sur dix ou vingt ans. Traiter ces paramètres dès la conception évite les reprises coûteuses et les déformations prématurées.
